球阀 BSV 150 – 400

该球阀,缩写是 BSV,是阀门创新的成果,用于制药和精细化工生产。用于广泛的固体加工,特别适用于真空干燥机,反应器或离心机,作为加料和卸料阀。

即使产品不是自由流动的,具有摩擦效应或潮湿有黏性。该球阀是在全密闭流程阀中是最为可靠的选择。该外壳内部无死角无边缘,完全符合cGMP的要求,并且能够为球阀留出足够空间来让产品留通过。

反应器,搅拌器和混合工具设计能够在球阀运动过程中降低死角面积,除了标准法兰,球阀可以配备定制的无DIN法兰接头,来适应可能出现的各种反应器容器。

  • 工作原理
  • 技术参数
  • 样本下载
  • 动画演示

放气

球阀开启前,充气密封会放气回缩至刮圈后方的保护位置。此设计保证了充气密封不会受到剪切力作用,进而延长使用寿命。

开启

球阀开启时,容器中的带压或者真空状态将恢复至常压状态。充气密封压力消失并回缩。大约经过5秒之后,弹性密封材料会恢复至原始形态。接着,球面在阀体中旋转90°,球面上形成的颗粒沉积将被刮圈去除。物料利用自身重力作用自由排出,同时半球阀也可随时关闭,阻止物料继续排出

关闭

球阀关闭后,球冠会移动到垂直方向的“关闭”位置,同时充气密封加压。
经过数秒之后,围绕球面形成密封。球阀关闭后,可更换其他的盛料容器。

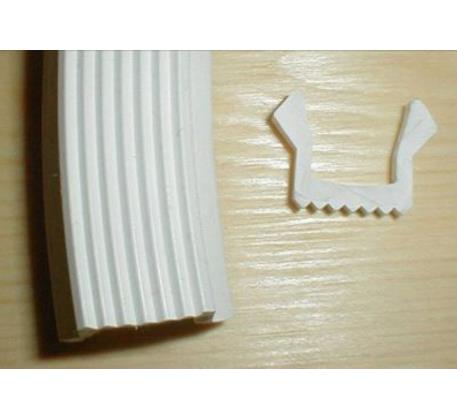

充气密封

半球阀的核心部件是充气密封。通过给充气密封充气,球面和刮圈之间的狭窄空隙得以被填满,实现密封。球面上的坚硬凝结物在穿过充气密封前就被刮圈粉碎去除。刮圈还可以阻止较大的颗粒进入到充气密封区域。

技术参数

  • 产品卸料无障碍
  • 真空和耐压密闭的
  • 由于充气密封,损耗小
  • 死角小

可选购项目

  • 特殊材料如哈氏合金,铝合金或其他材料
  • 内部或外部电抛光
  • 涂料,作为哈氏合金或铝合金的代替
  • PFE/PFA
  • 根据侧面卸料的装置设计
  • 加热/冷却球阀

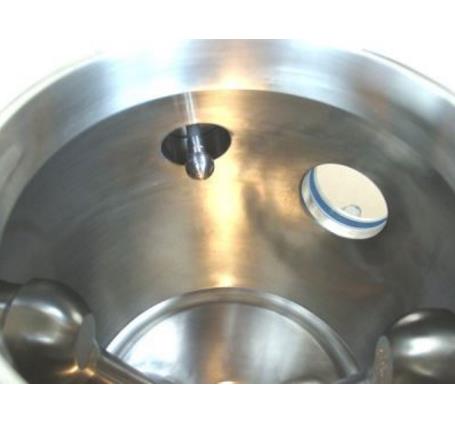

  • 多用法兰带暗盖用于 :
  • 维修孔
  • 装配 CIP 喷嘴或清洗刮刀
  • 检查孔

技术参数

尺寸 DN 150 - 400
压力 根据 PED 准则,-1 到 +6 巴
温度 -10 到 +150°C
密封 FFKM (Perlast®), EPDM, FKM, FVQM, FEPM+TFE/P
